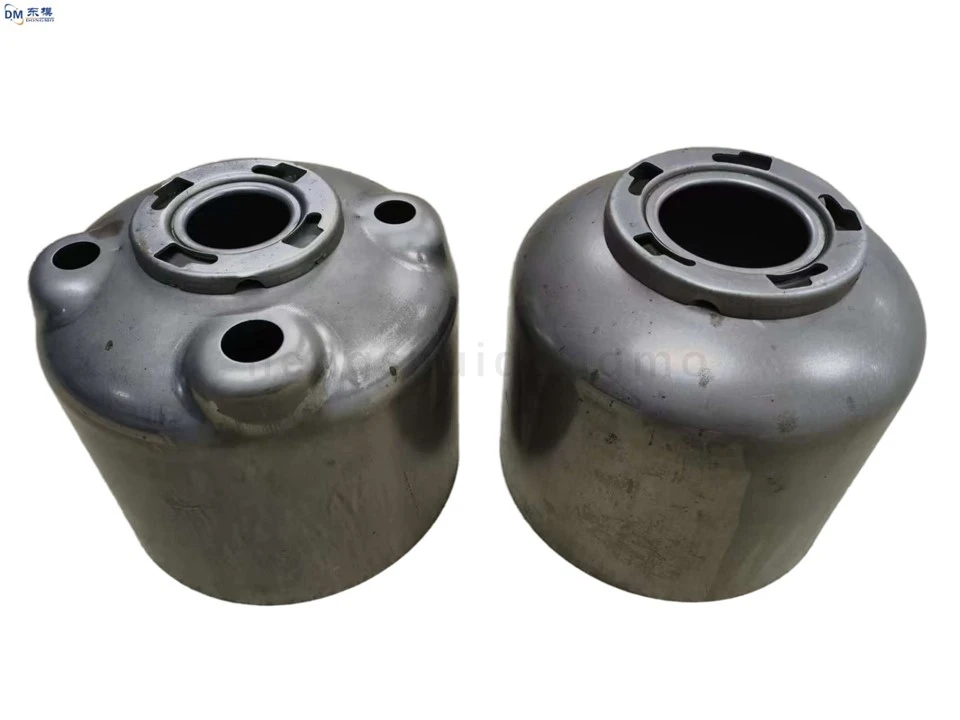

Troquel d'estirament del cap, matriu d'estirament multi-estació

El procés de disseny de matriu d'estampació és rigorós i sistemàtic. En primer lloc, l'anàlisi del producte és crucial per aclarir informació clau com ara la forma, les dimensions, els requisits de tolerància i les propietats del material de les peces estampades. Aquest pas és semblant a crear un plànol per a un edifici, proporcionant una base precisa per al disseny posterior. Mitjançant una anàlisi detallada dels requisits del producte, els dissenyadors poden determinar la forma estructural bàsica de la matriu, com ara si es tracta d'una matriu d'operació única-o una matriu composta, una matriu d'obturació o una matriu de dibuix, establint així una base sòlida per a tot el disseny de la matriu.

La següent és l'etapa de planificació del procés. En funció de les característiques del producte i el volum de producció, es seleccionen els processos d'estampació adequats, com ara el buit, el plegat, el dibuix i el conformat, i la seqüència d'operacions s'organitza de manera racional. Això requereix una consideració exhaustiva de diversos factors, com ara les característiques de deformació del material, la dificultat de fabricació de matrius, les capacitats de l'equip i els costos de producció. Un pla de processos científicament sòlid no només garanteix la qualitat del producte, sinó que també millora eficaçment l'eficiència de producció i redueix els costos de producció. Per exemple, per a peces estampades amb formes complexes i requisits d'alta precisió, poden ser necessaris múltiples processos per formar-les gradualment, assegurant la precisió dimensional i la qualitat superficial de cada peça. Per als productes-produïts en massa, el procés s'ha de simplificar tant com sigui possible, reduint el nombre de processos i millorant l'eficiència de la producció.

El disseny de l'estructura del motlle és un pas crucial en tot el procés. Els dissenyadors han de dissenyar cada component del motlle amb detall d'acord amb el pla de procés, inclòs el punxó, la matriu, el suport en blanc i la placa separadora. Durant el procés de disseny, s'han de tenir en compte factors com la resistència del motlle, la rigidesa, la resistència al desgast i la precisió de guia per garantir que el motlle pugui funcionar de manera estable a alta pressió sense deformacions ni danys. Al mateix temps, s'ha de destacar la maquinabilitat i el muntatge del motlle per facilitar la fabricació del motlle i el manteniment posterior. Per exemple, una superfície de separació-ben dissenyada i un mecanisme de desemmotllament poden garantir un desemmotllament suau de les peces estampades, evitant trencaments o embussos; mentre que l'optimització del dispositiu de guia del motlle pot millorar la precisió de tancament del motlle, assegurant la precisió dimensional i posicional de les peces estampades.

Després de completar el disseny preliminar, es requereix l'anàlisi i la verificació de la simulació del motlle. La tecnologia avançada d'enginyeria assistida per ordinador (CAE) s'utilitza per simular i analitzar la distribució de tensions, la deformació i el procés de moviment dels motlles, permetent la identificació i optimització oportunes dels problemes de disseny. L'anàlisi de simulació escurça significativament els cicles de desenvolupament de motlles, redueix els costos d'emmotllament de prova i augmenta la taxa d'èxit del disseny de motlles. Per exemple, el programari d'anàlisi d'elements finits es pot utilitzar per comprovar la resistència dels components clau del motlle, predir la seva deformació durant la producció real i optimitzar l'estructura del motlle en funció dels resultats de l'anàlisi, garantint la seguretat i la fiabilitat del motlle.

Després de la fabricació del motlle, calen un modelat i una depuració de prova rigoroses. Durant l'emmotllament d'assaig, un seguiment estret de la qualitat de les peces estampades és crucial, comprovant les desviacions dimensionals, els defectes superficials, les rebaves i altres problemes. Els paràmetres del motlle s'ajusten ràpidament fins que es compleixen els requisits de disseny del producte. Simultàniament, es realitza una avaluació integral del rendiment del motlle, com ara l'eficiència de la producció i la vida útil del motlle, per proporcionar una referència per a la producció posterior.
