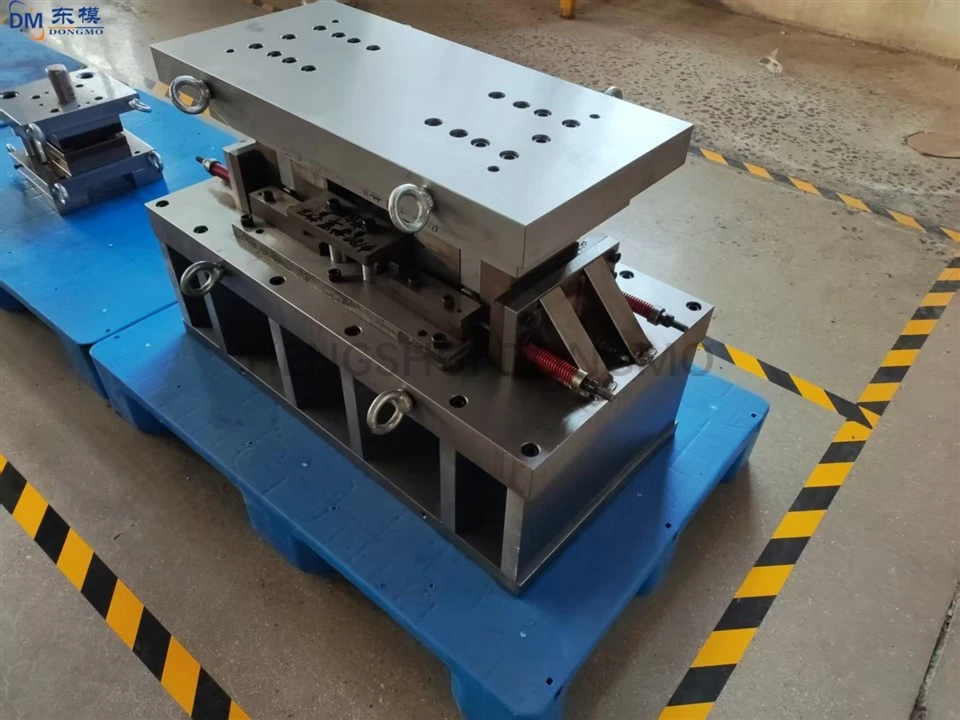

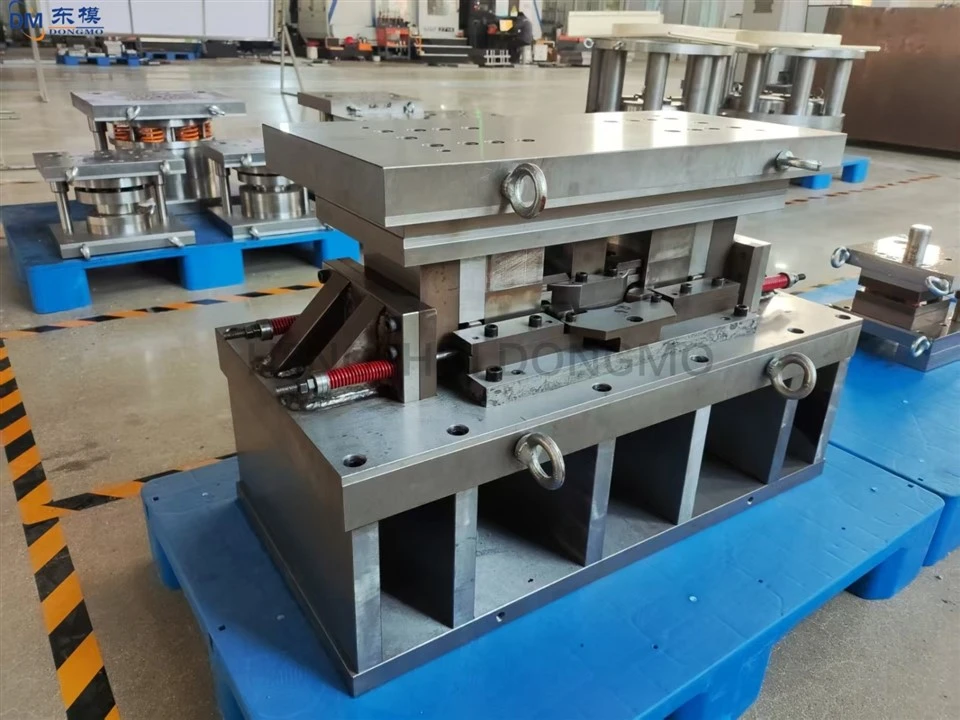

Troqueles d'estampació de xapa metàl·lica Parts metàl·liques de flexió i matrius d'estampació de dibuix

I. Especificacions d'adaptació de propietats materials

El disseny de la matriu ha de coincidir amb precisió amb les característiques del material d'estampació, evitant el disseny cec. Per a diferents materials (acer-laminat en fred, acer inoxidable, aliatge d'alumini, acer-d'alta resistència), s'han de definir clarament els seus paràmetres de duresa, ductilitat i mòdul d'elasticitat i s'han de formular els paràmetres corresponents del procés d'estampació. Per exemple, s'ha de seleccionar l'acer de matriu SKD11 per a l'estampació d'acer inoxidable 304 i l'espai lliure s'ha d'optimitzar per estampar l'aliatge d'alumini 6061. La duresa de l'avantguarda i la disposició estructural de la matriu s'han de determinar segons els paràmetres del material per garantir una estampació precisa, controlar el desgast de la matriu dins d'un rang raonable i allargar la vida útil de la matriu.

II. Especificacions de disseny de superfície de buit i espai lliure

El disseny de la superfície en blanc ha de seguir estrictament les normes pràctiques. L'aresta de tall d'obturació ha de ser afilada i lliure d'estellades, amb una rugositat superficial Ra inferior o igual a 0,025 μm per garantir un tall suau a la part estampada. El xamfrà de la superfície d'obturació s'ha d'ajustar segons el gruix del material, amb un radi de xamfrà de 0,3 a 0,8 vegades el gruix del material per reduir les rebaves a la part estampada i evitar el trencament del material. Cal calcular amb precisió la separació en blanc i establir-se entre el 4% i el 8% del gruix del material, amb una desviació inferior o igual a 0,003 mm. Un espai lliure excessiu pot provocar fàcilment deformacions de les peces estampades i residus de material, mentre que un espai lliure insuficient agreuja el desgast del motlle. S'ha de determinar amb precisió en funció de les propietats del material i del procés d'estampació.

III. Especificacions de disseny de l'estructura del motlle

El disseny de l'estructura del motlle ha d'equilibrar l'estabilitat mecànica i la facilitat de manteniment. La base del motlle està feta d'acer aliat-d'alta resistència, amb una duresa controlada a HRC58-62 després del tractament tèrmic per garantir la rigidesa general, evitar la deformació del motlle durant l'estampació i garantir una precisió de mecanitzat inferior o igual a ±0,005 mm. El disseny de la superfície de separació ha d'evitar les parts crítiques de les peces estampades per garantir una separació suau sense embussos. El sistema de descàrrega utilitza una placa de descàrrega elàstica amb una força de molla adequada per garantir una descàrrega completa i millorar l'eficiència de la producció. També s'ha dissenyat una estructura modular per facilitar el manteniment diari, la substitució de peces vulnerables i la depuració de motlles.

IV. Especificacions de disseny de seguretat

El disseny del motlle ha de complir estrictament les normes nacionals de seguretat mecànica i implementar mesures de protecció de seguretat. Els deflectors protectors s'instal·len a l'entrada i sortida de la matriu per evitar que les peces de treball s'expulsin i lesionin el personal durant l'estampació. S'instal·la un dispositiu d'enllaç d'aturada d'emergència, vinculat a l'equip d'estampació, que permet una ràpida parada en cas d'anomalies. El disseny de l'estructura de la matriu ha d'evitar vores afilades i s'instal·len cobertes protectores a les zones d'operació per evitar lesions mecàniques als operadors i garantir la seguretat de la producció.
